Trong hệ thống điện công nghiệp, dòng điện của động cơ, máy biến áp hoặc các tải công suất lớn thường rất cao, có thể lên tới hàng trăm hoặc hàng nghìn ampe. Các thiết bị đo lường như ampe kế, đồng hồ đa năng, bộ phân tích điện năng hay rơ le bảo vệ không thể kết nối trực tiếp với dòng điện lớn như vậy.

Để giải quyết vấn đề này, biến dòng CT được sử dụng nhằm biến đổi dòng điện lớn xuống mức tiêu chuẩn, giúp các thiết bị đo lường và bảo vệ hoạt động chính xác, an toàn hơn.

Ngày nay, biến dòng CT là thành phần không thể thiếu trong các tủ điện phân phối, hệ thống giám sát điện năng, nhà máy sản xuất và trạm điện.

Biến dòng CT là gì?

Biến dòng CT (Current Transformer) hay máy biến dòng là thiết bị dùng để chuyển đổi dòng điện lớn ở mạch sơ cấp thành dòng điện nhỏ ở mạch thứ cấp theo một tỷ lệ xác định.

Ví dụ:

• 100A/5A
• 200A/5A
• 500A/5A
• 1000A/5A

Điều này có nghĩa là khi dòng điện chạy qua dây sơ cấp là 100A thì đầu ra thứ cấp sẽ tương ứng là 5A.

Biến dòng CT được sử dụng để:

• Đo dòng điện.
• Giám sát điện năng.
• Bảo vệ quá tải.
• Kết nối với đồng hồ đo điện.
• Kết nối với PLC và bộ điều khiển.


Cấu tạo của biến dòng CT

Một biến dòng CT thông thường gồm các bộ phận chính sau.

Lõi từ

Lõi từ được chế tạo bằng thép kỹ thuật điện có độ từ thẩm cao nhằm tăng hiệu suất truyền từ.

Cuộn sơ cấp

Thông thường chính là dây dẫn hoặc thanh cái mang dòng điện cần đo.

Số vòng dây sơ cấp thường rất ít.

Cuộn thứ cấp

Được quấn nhiều vòng hơn và tạo ra dòng điện tiêu chuẩn:

• 1A.
• 5A.

Vỏ cách điện

Giúp bảo vệ các bộ phận bên trong và đảm bảo an toàn khi vận hành.

Nguyên lý hoạt động của biến dòng CT

Biến dòng CT hoạt động dựa trên nguyên lý cảm ứng điện từ.

Khi dòng điện chạy qua cuộn sơ cấp sẽ sinh ra từ trường trong lõi thép.

Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra dòng điện có giá trị nhỏ hơn nhưng tỷ lệ thuận với dòng điện sơ cấp.

Ví dụ:

CT có tỷ số:

200/5A

Nếu dòng điện sơ cấp là:

100A

Dòng điện thứ cấp sẽ là:

2,5A

Nhờ đó các thiết bị đo lường và bảo vệ có thể hoạt động an toàn và chính xác.

Phân loại biến dòng CT

CT đo lường

Được sử dụng để:

• Đo dòng điện.
• Đo công suất.
• Giám sát điện năng.

Yêu cầu:

• Độ chính xác cao.

CT bảo vệ

Sử dụng cho:

• Relay bảo vệ.
• Hệ thống chống quá dòng.
• Bảo vệ ngắn mạch.

Loại này có khả năng chịu quá tải cao hơn.

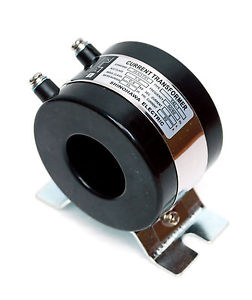

CT dạng vòng

Dây dẫn chính đi xuyên qua lỗ của CT.

Ưu điểm:

• Lắp đặt dễ dàng.
• Giá thành hợp lý.

CT dạng thanh cái

Được sử dụng trong hệ thống dòng điện lớn.

Thường gặp ở:

• Tủ MSB.
• Trạm biến áp.

CT mở

Có thể tháo lắp mà không cần ngắt dây điện.

Phù hợp cho:

• Hệ thống giám sát năng lượng.
• Cải tạo tủ điện.

Các thông số quan trọng khi lựa chọn CT

Tỷ số biến dòng

Đây là thông số quan trọng nhất.

Ví dụ:

• 50/5A
• 100/5A
• 200/5A
• 400/5A
• 1000/5A

Cần chọn tỷ số phù hợp với dòng điện thực tế của tải.

Thông thường nên chọn dòng định mức lớn hơn khoảng 20% đến 30% so với dòng làm việc.

Dòng thứ cấp

Hai chuẩn phổ biến:

• 1A
• 5A

Trong công nghiệp, chuẩn 5A được sử dụng nhiều nhất.

Cấp chính xác

Các cấp phổ biến:

• Class 0.2
• Class 0.5
• Class 1

Độ chính xác càng cao thì sai số càng nhỏ.

Công suất tải

Thông thường:

• 5VA
• 10VA
• 15VA
• 20VA

Cần phù hợp với thiết bị đo được kết nối.

Cách đấu nối biến dòng CT đúng kỹ thuật

Biến dòng CT thường có hai đầu:

Phía sơ cấp

Ký hiệu:

• P1
• P2

Hoặc:

• K
• L

Dòng điện đi từ nguồn qua tải theo đúng chiều quy định.

Phía thứ cấp

Ký hiệu:

• S1
• S2

Hoặc:

• k
• l

Được nối tới:

• Đồng hồ đo dòng.
• Đồng hồ đa năng.
• Bộ phân tích điện năng.
• Relay bảo vệ.

Lưu ý quan trọng

Không được để hở mạch thứ cấp của CT khi đang có dòng điện sơ cấp chạy qua.

Điều này có thể tạo ra điện áp rất cao và gây nguy hiểm cho người vận hành cũng như làm hỏng CT.

Ứng dụng của biến dòng CT

Tủ điện phân phối

Giám sát dòng điện của từng nhánh tải.

Đồng hồ điện đa năng

Đo:

• Dòng điện.
• Công suất.
• Điện năng tiêu thụ.

Hệ thống SCADA

Thu thập dữ liệu điện năng để giám sát từ xa.

Bảo vệ động cơ

Kết hợp với relay để phát hiện:

• Quá tải.
• Quá dòng.
• Ngắn mạch.

Nhà máy công nghiệp

Theo dõi và quản lý tiêu thụ điện năng.

Những lỗi thường gặp khi sử dụng CT

Chọn sai tỷ số biến dòng

Dẫn đến:

• Sai số đo lớn.
• Đồng hồ hiển thị không chính xác.

Đấu ngược chiều P1 và P2

Làm sai pha và ảnh hưởng đến việc đo công suất.

Hở mạch thứ cấp

Đây là lỗi nguy hiểm nhất.

Có thể gây:

• Điện áp cao bất thường.
• Hỏng biến dòng.

Quá tải CT

Làm nóng lõi từ và giảm tuổi thọ thiết bị.

Các thương hiệu CT phổ biến

Một số hãng được sử dụng nhiều hiện nay gồm:

• Schneider Electric.
• Siemens.
• ABB.
• LS Electric.
• Mikro.
• EMIC.
• Acrel.

Các sản phẩm này được ứng dụng rộng rãi trong hệ thống điện công nghiệp và quản lý năng lượng.

Kết luận

Biến dòng CT là thiết bị quan trọng trong đo lường và bảo vệ hệ thống điện. Nhờ khả năng chuyển đổi dòng điện lớn thành dòng điện tiêu chuẩn, CT giúp các thiết bị đo lường và relay bảo vệ hoạt động an toàn, chính xác và ổn định.

Việc lựa chọn đúng tỷ số biến dòng, cấp chính xác và đấu nối đúng kỹ thuật sẽ giúp nâng cao hiệu quả vận hành, giảm sai số đo và đảm bảo an toàn cho toàn bộ hệ thống điện.
