Trong lĩnh vực tự động hóa công nghiệp, việc phát hiện vị trí hoặc sự xuất hiện của vật thể là yêu cầu rất quan trọng. Nếu trước đây các hệ thống thường sử dụng công tắc cơ khí thì ngày nay cảm biến tiệm cận đã trở thành giải pháp phổ biến nhờ khả năng làm việc nhanh, độ chính xác cao và tuổi thọ lớn.

Cảm biến tiệm cận được sử dụng rộng rãi trong các dây chuyền sản xuất, máy đóng gói, hệ thống băng tải, robot công nghiệp và nhiều ứng dụng khác. Trong số các loại cảm biến tiệm cận hiện nay, cảm biến điện cảm và cảm biến điện dung là hai loại phổ biến nhất. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa hai loại này và chưa biết lựa chọn loại nào phù hợp với nhu cầu sử dụng.

Cảm biến tiệm cận là gì?

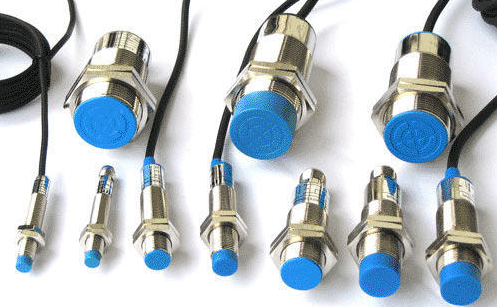

Cảm biến tiệm cận (Proximity Sensor) là thiết bị có khả năng phát hiện vật thể ở khoảng cách gần mà không cần tiếp xúc trực tiếp. Khi vật thể đi vào vùng phát hiện, cảm biến sẽ tạo ra tín hiệu điện để điều khiển các thiết bị khác trong hệ thống.

Khác với công tắc cơ khí, cảm biến tiệm cận không bị mài mòn do không có tiếp điểm tiếp xúc. Điều này giúp tăng độ bền và giảm chi phí bảo trì.

Cảm biến tiệm cận thường được sử dụng để:

• Phát hiện sản phẩm trên băng tải.
• Đếm số lượng vật thể.
• Xác định vị trí của chi tiết máy.
• Giám sát trạng thái hoạt động của thiết bị.
• Điều khiển tự động trong dây chuyền sản xuất.


Nguyên lý hoạt động của cảm biến tiệm cận

Mỗi loại cảm biến sẽ có nguyên lý hoạt động khác nhau, tuy nhiên đều dựa trên việc tạo ra vùng phát hiện trước đầu cảm biến.

Khi vật thể đi vào vùng này, đặc tính điện hoặc từ trường thay đổi làm cảm biến phát hiện được sự hiện diện của vật thể. Sau đó tín hiệu được chuyển thành dạng ON/OFF hoặc tín hiệu analog để gửi đến PLC, relay hoặc bộ điều khiển.

Nhờ khả năng phản hồi nhanh, cảm biến tiệm cận giúp hệ thống tự động hóa hoạt động chính xác và ổn định.

Cảm biến tiệm cận điện cảm là gì?

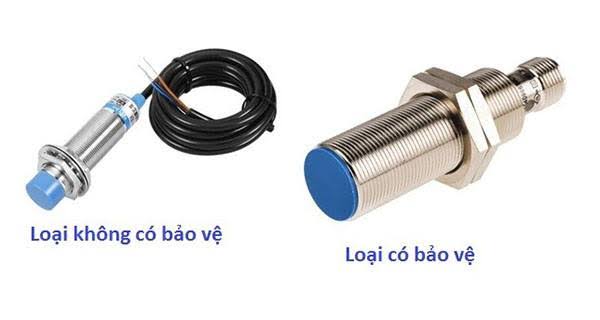

Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) hoạt động dựa trên nguyên lý cảm ứng điện từ.

Đầu cảm biến tạo ra một trường điện từ dao động. Khi vật kim loại đi vào vùng này, dòng điện xoáy được sinh ra làm thay đổi đặc tính của trường điện từ. Mạch điện bên trong sẽ phát hiện sự thay đổi đó và tạo ra tín hiệu đầu ra.

Loại cảm biến này chỉ phát hiện được vật liệu kim loại như:

• Sắt
• Thép
• Nhôm
• Đồng
• Inox

Đây là loại cảm biến được sử dụng nhiều nhất trong công nghiệp.

Ưu điểm của cảm biến điện cảm

• Độ chính xác cao.
• Hoạt động ổn định.
• Tuổi thọ lớn.
• Chống bụi và chống nước tốt.
• Tốc độ phản hồi nhanh.
• Không bị ảnh hưởng bởi màu sắc vật thể.

Nhược điểm

• Chỉ phát hiện được kim loại.
• Khoảng cách phát hiện không quá lớn.

Cảm biến tiệm cận điện dung là gì?

Cảm biến điện dung (Capacitive Proximity Sensor) hoạt động dựa trên sự thay đổi điện dung khi vật thể tiến gần đầu cảm biến.

Khác với cảm biến điện cảm, cảm biến điện dung có thể phát hiện được cả vật liệu kim loại và phi kim.

Các vật thể có thể phát hiện bao gồm:

• Nhựa
• Gỗ
• Giấy
• Thủy tinh
• Chất lỏng
• Bột
• Hạt nhựa
• Kim loại

Điều này khiến cảm biến điện dung được ứng dụng nhiều trong ngành thực phẩm, bao bì và hóa chất.

Ưu điểm của cảm biến điện dung

• Phát hiện được nhiều loại vật liệu.
• Có thể phát hiện xuyên qua lớp vỏ nhựa hoặc thủy tinh.
• Phù hợp với vật liệu dạng lỏng hoặc dạng bột.

Nhược điểm

• Dễ bị ảnh hưởng bởi độ ẩm.
• Độ ổn định thấp hơn cảm biến điện cảm.
• Cần điều chỉnh độ nhạy phù hợp.

So sánh cảm biến điện cảm và điện dung

Vật liệu phát hiện

Cảm biến điện cảm:

• Chỉ phát hiện kim loại.

Cảm biến điện dung:

• Phát hiện được cả kim loại và phi kim.

Độ ổn định

Cảm biến điện cảm:

• Rất ổn định.

Cảm biến điện dung:

• Nhạy với môi trường hơn.

Ứng dụng

Điện cảm:

• Máy CNC.
• Băng tải.
• Robot công nghiệp.
• Dây chuyền lắp ráp.

Điện dung:

• Máy đóng gói.
• Phát hiện mức chất lỏng.
• Kiểm tra nguyên liệu dạng bột.
• Ngành thực phẩm.

Các thông số quan trọng khi lựa chọn cảm biến

Khi lựa chọn cảm biến tiệm cận cần chú ý:

Khoảng cách phát hiện

Các khoảng cách phổ biến:

• 2 mm
• 4 mm
• 8 mm
• 12 mm
• 15 mm

Cần chọn khoảng cách phù hợp với vị trí lắp đặt.

Điện áp hoạt động

Thông dụng nhất:

• 12VDC
• 24VDC
• 220VAC

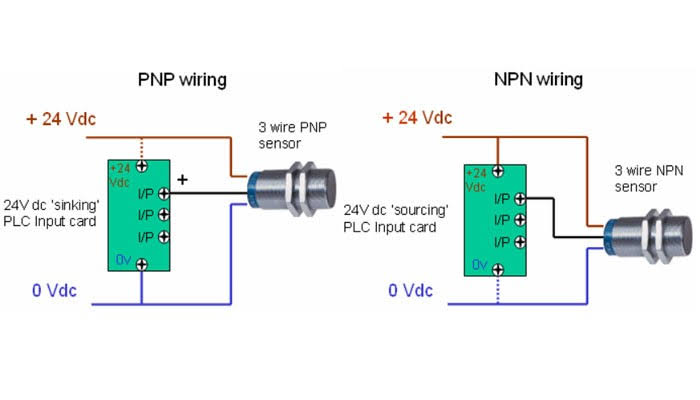

Loại tín hiệu đầu ra

• NPN
• PNP
• NO
• NC

Loại tín hiệu phải tương thích với PLC hoặc bộ điều khiển.

Chuẩn chống bụi và nước

Trong môi trường công nghiệp nên chọn:

• IP65
• IP67

Để đảm bảo độ bền và tuổi thọ thiết bị.

Ứng dụng của cảm biến tiệm cận trong thực tế

Cảm biến tiệm cận được ứng dụng trong nhiều lĩnh vực như:

Dây chuyền sản xuất

Giúp phát hiện sản phẩm và điều khiển tự động.

Máy CNC

Xác định vị trí giới hạn của các trục chuyển động.

Robot công nghiệp

Phát hiện vị trí và trạng thái hoạt động.

Hệ thống đóng gói

Đếm số lượng sản phẩm và kiểm tra vị trí.

Công nghiệp thực phẩm

Giám sát mức nguyên liệu trong bồn chứa.

Hệ thống băng tải

Phân loại và kiểm soát sản phẩm.

Những lỗi thường gặp khi sử dụng cảm biến tiệm cận

Một số sự cố phổ biến gồm:

• Lắp sai khoảng cách.
• Chọn sai loại NPN hoặc PNP.
• Điện áp cấp không phù hợp.
• Dây tín hiệu bị nhiễu.
• Cảm biến bị bụi bẩn hoặc nước xâm nhập.

Việc lựa chọn đúng loại cảm biến và lắp đặt đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định hơn.

Kết luận

Cảm biến tiệm cận là thiết bị quan trọng trong các hệ thống tự động hóa hiện đại. Trong đó, cảm biến điện cảm phù hợp để phát hiện kim loại với độ ổn định cao, còn cảm biến điện dung thích hợp cho cả vật liệu kim loại và phi kim.

Việc hiểu rõ nguyên lý hoạt động cũng như sự khác nhau giữa hai loại cảm biến này sẽ giúp lựa chọn thiết bị phù hợp, nâng cao hiệu quả vận hành và giảm thiểu sự cố trong quá trình sản xuất.
