Trong các hệ thống điện dân dụng, thương mại và công nghiệp, việc bảo vệ thiết bị điện khỏi các sự cố như quá tải, ngắn mạch hay chập điện là yêu cầu bắt buộc. Để thực hiện nhiệm vụ này, các thiết bị đóng cắt và bảo vệ điện như MCCB và MCB được sử dụng rất phổ biến.
Mặc dù đều có chức năng bảo vệ mạch điện, nhiều người vẫn nhầm lẫn giữa MCCB và MCB do hình thức bên ngoài tương đối giống nhau. Tuy nhiên, hai loại thiết bị này được thiết kế cho những mục đích sử dụng khác nhau và có nhiều điểm khác biệt về cấu tạo, khả năng bảo vệ cũng như phạm vi ứng dụng.
Việc hiểu rõ sự khác nhau giữa MCCB và MCB sẽ giúp lựa chọn thiết bị phù hợp, đảm bảo an toàn cho hệ thống điện và tối ưu chi phí đầu tư.

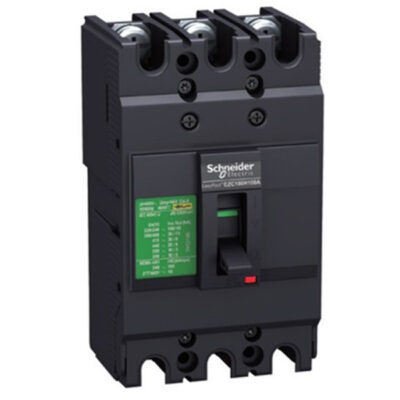

MCCB là gì?
MCCB là viết tắt của Molded Case Circuit Breaker, hay còn gọi là aptomat khối.
Đây là thiết bị đóng cắt và bảo vệ điện được sử dụng trong các hệ thống điện có công suất lớn, đặc biệt trong công nghiệp và thương mại.
Nhiệm vụ chính của MCCB gồm:
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Bảo vệ sự cố điện
- Đóng cắt nguồn điện thủ công
MCCB thường có khả năng chịu dòng điện lớn và cho phép điều chỉnh nhiều thông số bảo vệ theo yêu cầu thực tế.
Một số mức dòng định mức phổ biến:
- 63A
- 100A
- 250A
- 400A
- 630A
- 1600A
Trong các nhà máy và tủ điện công nghiệp, MCCB gần như là thiết bị không thể thiếu.
MCB là gì?
MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép.
Đây là loại thiết bị bảo vệ điện được sử dụng rộng rãi trong hệ thống điện dân dụng và các tải công suất nhỏ.
Chức năng chính của MCB gồm:
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Đóng ngắt mạch điện
MCB có thiết kế nhỏ gọn, dễ lắp đặt và giá thành thấp.
Các mức dòng điện phổ biến:
- 6A
- 10A
- 16A
- 20A
- 32A
- 40A
- 63A
Loại thiết bị này thường xuất hiện trong:
- Nhà ở
- Chung cư
- Văn phòng nhỏ
- Hệ thống chiếu sáng
- Thiết bị điện gia dụng
Điểm giống nhau giữa MCCB và MCB
Trước khi tìm hiểu sự khác biệt, cần biết rằng cả MCCB và MCB đều có chung một số chức năng cơ bản.
Bảo vệ quá tải
Khi dòng điện vượt quá mức cho phép trong thời gian dài, thiết bị sẽ tự động ngắt nguồn để bảo vệ dây dẫn và thiết bị điện.
Bảo vệ ngắn mạch
Khi xảy ra chập điện hoặc ngắn mạch, MCCB và MCB sẽ cắt điện gần như tức thời nhằm giảm thiểu nguy cơ cháy nổ.
Đóng cắt mạch điện
Người dùng có thể sử dụng MCCB hoặc MCB như một công tắc để đóng hoặc ngắt nguồn điện khi cần bảo trì hệ thống.
Chính vì có những chức năng tương đồng nên nhiều người thường nhầm lẫn giữa hai thiết bị này.
MCCB và MCB khác nhau như thế nào?
Mặc dù cùng là thiết bị bảo vệ điện, MCCB và MCB có rất nhiều điểm khác biệt quan trọng.
Khả năng chịu dòng điện
Đây là khác biệt lớn nhất giữa hai loại thiết bị.
MCB thường hoạt động trong dải dòng điện nhỏ.
Thông thường:
- 6A đến 63A
- Một số dòng đặc biệt lên đến 125A
Trong khi đó MCCB có thể hoạt động với dòng điện rất lớn.
Phổ biến từ:
- 63A
- 100A
- 250A
- 630A
- 1600A hoặc cao hơn
Do đó MCCB phù hợp với các hệ thống công suất lớn hơn rất nhiều.
Khả năng cắt ngắn mạch
Khả năng cắt ngắn mạch thể hiện mức dòng điện sự cố mà thiết bị có thể ngắt an toàn.
MCB thường có khả năng cắt:
- 4.5kA
- 6kA
- 10kA
Trong khi MCCB có thể đạt:
- 25kA
- 36kA
- 50kA
- 65kA
- 100kA
Điều này giúp MCCB phù hợp với môi trường công nghiệp nơi dòng ngắn mạch có thể rất lớn.
Khả năng điều chỉnh
Một ưu điểm quan trọng của MCCB là có thể điều chỉnh thông số bảo vệ.
Người dùng có thể thiết lập:
- Dòng bảo vệ quá tải
- Thời gian tác động
- Dòng bảo vệ ngắn mạch
Trong khi đó MCB thường được cài đặt cố định từ nhà sản xuất và không thể điều chỉnh.
Điều này khiến MCCB linh hoạt hơn trong các hệ thống điện phức tạp.
Kích thước
MCB có thiết kế nhỏ gọn.
Chiều rộng thường chỉ:
- 18 mm
- 36 mm
- 54 mm
Tùy số cực.
Ngược lại MCCB có kích thước lớn hơn đáng kể do phải xử lý dòng điện và công suất lớn.
Giá thành
MCB có giá thành thấp hơn nhiều.
Chi phí đầu tư thường chỉ từ vài chục đến vài trăm nghìn đồng.
Trong khi đó MCCB có thể có giá từ vài triệu đến hàng chục triệu đồng tùy công suất và thương hiệu.
Khi nào nên sử dụng MCB?
MCB là lựa chọn phù hợp cho các ứng dụng dân dụng và tải nhỏ.
Ví dụ:
- Mạch chiếu sáng
- Ổ cắm điện
- Điều hòa gia đình
- Máy nước nóng
- Hệ thống điện nhà ở
Ưu điểm của MCB:
- Chi phí thấp
- Dễ lắp đặt
- Kích thước nhỏ
- Đáp ứng tốt nhu cầu dân dụng
Đối với hầu hết hộ gia đình, MCB là giải pháp bảo vệ điện phù hợp và kinh tế.
Khi nào nên sử dụng MCCB?
MCCB phù hợp với các hệ thống điện có công suất lớn.
Ví dụ:
- Tủ điện tổng
- Nhà máy sản xuất
- Trung tâm thương mại
- Hệ thống HVAC
- Máy móc công nghiệp
- Trạm điện phân phối
Ưu điểm của MCCB:
- Chịu tải lớn
- Khả năng cắt cao
- Điều chỉnh linh hoạt
- Độ bền cao
Đây là giải pháp cần thiết cho những hệ thống yêu cầu độ tin cậy và an toàn cao.
Các tiêu chí lựa chọn MCCB và MCB
Để lựa chọn đúng thiết bị, cần xem xét nhiều yếu tố.
Dòng tải thực tế
Thiết bị phải có dòng định mức phù hợp với dòng tải của hệ thống.
Dòng ngắn mạch
Cần xác định mức dòng ngắn mạch tại vị trí lắp đặt để lựa chọn thiết bị có khả năng cắt phù hợp.
Môi trường làm việc
Các môi trường công nghiệp thường yêu cầu MCCB có độ bền và khả năng bảo vệ cao hơn.
Khả năng mở rộng
Nếu hệ thống có kế hoạch nâng cấp trong tương lai, nên lựa chọn thiết bị có dự phòng công suất phù hợp.
Những sai lầm thường gặp khi lựa chọn MCCB và MCB
Nhiều người chỉ dựa vào giá thành mà bỏ qua các yếu tố kỹ thuật.
Một số sai lầm phổ biến gồm:
- Chọn dòng định mức quá nhỏ
- Chọn khả năng cắt không đủ
- Dùng MCB cho tải công nghiệp lớn
- Không tính đến dòng khởi động động cơ
- Không dự phòng công suất mở rộng
Những sai lầm này có thể dẫn đến tình trạng thiết bị nhảy liên tục hoặc không bảo vệ được hệ thống khi xảy ra sự cố.
Kết luận
MCCB và MCB đều là những thiết bị quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố quá tải và ngắn mạch. Tuy nhiên, mỗi loại được thiết kế cho những mục đích sử dụng khác nhau.
MCB phù hợp với các hệ thống điện dân dụng và tải nhỏ nhờ kích thước gọn nhẹ, giá thành thấp và dễ lắp đặt. Trong khi đó, MCCB được sử dụng cho các hệ thống điện công nghiệp và thương mại có công suất lớn, yêu cầu khả năng bảo vệ cao và linh hoạt hơn.
Việc hiểu rõ sự khác nhau giữa MCCB và MCB sẽ giúp lựa chọn thiết bị phù hợp, đảm bảo an toàn điện, nâng cao tuổi thọ thiết bị và tối ưu hiệu quả vận hành của toàn bộ hệ thống.
