Trong các hệ thống tự động hóa hiện đại, việc kiểm soát dòng chảy của chất lỏng hoặc khí đóng vai trò rất quan trọng. Nếu trước đây các van cơ khí phải được vận hành bằng tay thì ngày nay phần lớn đều được điều khiển tự động bằng điện để nâng cao hiệu quả và giảm nhân công.

Một trong những thiết bị được sử dụng phổ biến nhất là Solenoid Valve hay van điện từ. Thiết bị này xuất hiện trong rất nhiều lĩnh vực như khí nén, cấp thoát nước, máy nén khí, dây chuyền sản xuất, hệ thống tưới tự động và nhiều ứng dụng công nghiệp khác.

Nhờ khả năng đóng mở nhanh, dễ điều khiển và độ tin cậy cao, van điện từ đã trở thành một phần không thể thiếu trong các hệ thống điều khiển hiện đại.

Solenoid Valve là gì?

Solenoid Valve hay van điện từ là thiết bị dùng để đóng hoặc mở dòng lưu chất bằng lực điện từ sinh ra từ cuộn coil.

Khi được cấp điện, cuộn coil tạo ra từ trường hút lõi van làm thay đổi trạng thái đóng hoặc mở. Khi ngắt điện, lò xo hồi vị sẽ đưa van trở về trạng thái ban đầu.

Van điện từ có thể sử dụng cho:

• Khí nén.
• Nước.
• Dầu.
• Hơi nóng.
• Khí gas.
• Hóa chất.

Thiết bị này thường được điều khiển bởi:

• PLC.
• Relay trung gian.
• Timer.
• Bộ điều khiển tự động.

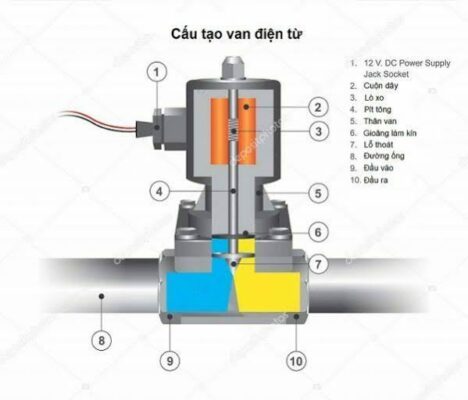

Cấu tạo của van điện từ

Một Solenoid Valve thông thường gồm các bộ phận chính sau.

Cuộn coil điện từ

Đây là bộ phận tạo ra lực từ để đóng hoặc mở van.

Các mức điện áp phổ biến:

• 12VDC.
• 24VDC.
• 24VAC.
• 110VAC.
• 220VAC.

Lõi van

Lõi van được làm bằng vật liệu từ tính và chuyển động lên xuống nhờ lực hút từ trường.

Lò xo hồi vị

Giúp đưa lõi van trở về trạng thái ban đầu khi mất điện.

Thân van

Thân van thường được chế tạo từ:

• Đồng.
• Inox.
• Nhựa.
• Gang.

Tùy theo môi trường sử dụng.

Gioăng làm kín

Giúp ngăn rò rỉ lưu chất.

Các vật liệu phổ biến:

• NBR.
• EPDM.
• PTFE.
• Viton.


Nguyên lý hoạt động của Solenoid Valve

Quá trình hoạt động của van điện từ diễn ra như sau.

Khi chưa cấp điện

Lò xo đẩy lõi van về vị trí ban đầu.

Van có thể ở trạng thái:

• Đóng hoàn toàn.
• Mở hoàn toàn.

Tùy theo thiết kế.

Khi cấp điện

Cuộn coil sinh ra từ trường.

Lực từ hút lõi van làm thay đổi trạng thái:

• Van đóng chuyển sang mở.
• Van mở chuyển sang đóng.

Lưu chất bắt đầu lưu thông hoặc bị ngắt.

Khi ngắt điện

Từ trường biến mất.

Lò xo hồi vị đưa lõi van trở lại trạng thái ban đầu.

Quá trình đóng mở diễn ra rất nhanh và có thể lặp lại hàng triệu lần.

Phân loại van điện từ phổ biến

Van điện từ thường đóng (NC)

Đây là loại phổ biến nhất.

Khi chưa cấp điện:

• Van đóng.

Khi cấp điện:

• Van mở.

Ứng dụng:

• Hệ thống cấp nước.
• Khí nén.
• Máy bơm.

Van điện từ thường mở (NO)

Khi chưa cấp điện:

• Van mở.

Khi cấp điện:

• Van đóng.

Ứng dụng:

• Hệ thống cần lưu thông liên tục.

Van điện từ 2 cửa

Có:

• Một cửa vào.
• Một cửa ra.

Thường sử dụng cho:

• Nước.
• Khí nén.

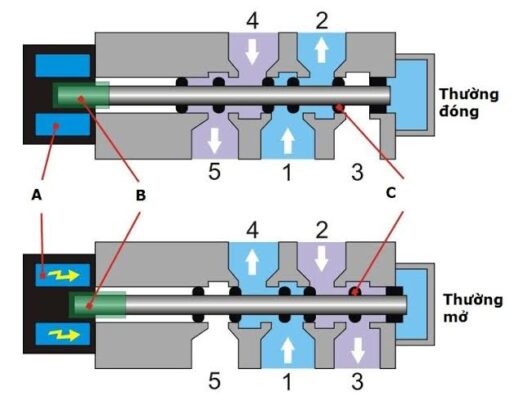

Van điện từ 3 cửa

Thường dùng trong khí nén để điều khiển xi lanh tác động đơn.

Van điện từ 5 cửa

Được sử dụng nhiều trong hệ thống khí nén và xi lanh tác động kép.

Các thông số cần quan tâm khi lựa chọn Solenoid Valve

Điện áp cuộn coil

Phổ biến:

• 24VDC.
• 220VAC.

Cần lựa chọn đúng với nguồn điều khiển của hệ thống.

Kích thước đường ống

Các kích thước thông dụng:

• DN8.
• DN10.
• DN15.
• DN20.
• DN25.

Áp suất làm việc

Mỗi loại van có dải áp suất khác nhau.

Ví dụ:

• 0 đến 8 bar.
• 0 đến 10 bar.
• 0 đến 16 bar.

Nhiệt độ lưu chất

Tùy từng loại:

• Nước lạnh.
• Hơi nóng.
• Dầu nóng.

Cần lựa chọn vật liệu gioăng phù hợp.

Loại môi chất

• Khí nén.
• Nước sạch.
• Dầu.
• Hóa chất.

Điều này ảnh hưởng đến vật liệu thân van và gioăng làm kín.

Ứng dụng của Solenoid Valve trong thực tế

Hệ thống khí nén

Van điện từ điều khiển:

• Xi lanh khí nén.
• Bộ kẹp sản phẩm.
• Robot khí nén.

Hệ thống cấp nước

Ứng dụng trong:

• Tưới tự động.
• Máy lọc nước.
• Hệ thống bơm.

Máy nén khí

Điều khiển quá trình nạp và xả khí.

Dây chuyền sản xuất

Điều khiển tự động các cơ cấu chấp hành.

Hệ thống xử lý nước

Điều khiển:

• Hóa chất.
• Van cấp nước.
• Van xả nước.

Ngành thực phẩm

Điều khiển dòng nước, hơi nóng và khí nén trong dây chuyền sản xuất.

Những lỗi thường gặp ở van điện từ

Van không đóng hoặc mở

Nguyên nhân:

• Cuộn coil bị cháy.
• Mất nguồn điện.
• Áp suất không phù hợp.

Van bị rò rỉ

Do:

• Gioăng bị mòn.
• Dị vật mắc trong van.

Van hoạt động chậm

Nguyên nhân:

• Bụi bẩn.
• Lõi van bị kẹt.

Van phát tiếng ồn

Có thể do:

• Điện áp không ổn định.
• Cuộn coil bị lỏng.

Việc bảo trì định kỳ sẽ giúp kéo dài tuổi thọ của van.

Các thương hiệu Solenoid Valve phổ biến

Hiện nay trên thị trường có nhiều hãng nổi tiếng như:

• Airtac.
• SMC.
• Festo.
• CKD.
• TPC.
• Burkert.
• Uni-D.

Các sản phẩm này được ứng dụng rộng rãi trong lĩnh vực khí nén và tự động hóa công nghiệp.

Kết luận

Solenoid Valve là thiết bị quan trọng giúp điều khiển dòng khí và chất lỏng một cách tự động, nhanh chóng và chính xác. Nhờ cấu tạo đơn giản, độ bền cao và khả năng tích hợp dễ dàng với PLC hoặc hệ thống điều khiển, van điện từ được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Việc lựa chọn đúng loại van, đúng điện áp và vật liệu phù hợp với môi trường làm việc sẽ giúp hệ thống vận hành ổn định, nâng cao hiệu quả sản xuất và giảm chi phí bảo trì trong quá trình sử dụng.
