Trong các hệ thống điện công nghiệp, tự động hóa và sản xuất hiện đại, tủ điện điều khiển đóng vai trò trung tâm trong việc quản lý, phân phối và bảo vệ toàn bộ hệ thống thiết bị điện. Đây là nơi tập trung các thiết bị đóng cắt, điều khiển và bảo vệ, giúp hệ thống vận hành ổn định và an toàn.
Từ các dây chuyền sản xuất trong nhà máy, hệ thống bơm nước, thang máy đến các hệ thống HVAC, tủ điện điều khiển đều là thành phần không thể thiếu. Việc hiểu rõ tủ điện điều khiển là gì, cấu tạo và chức năng của nó sẽ giúp thiết kế và vận hành hệ thống điện hiệu quả hơn.
Tủ điện điều khiển là gì?

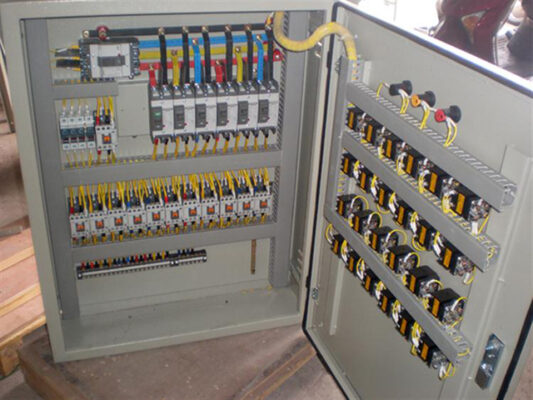

Tủ điện điều khiển là một hệ thống bao gồm các thiết bị điện được lắp đặt bên trong một vỏ tủ kim loại hoặc nhựa, dùng để điều khiển, giám sát và bảo vệ các thiết bị điện trong hệ thống.
Tủ điện thường được thiết kế theo từng mục đích cụ thể như:
- Tủ điều khiển động cơ
- Tủ phân phối điện
- Tủ điều khiển bơm
- Tủ PLC tự động hóa
- Tủ điện chiếu sáng
Chức năng chính của tủ điện là đảm bảo các thiết bị điện hoạt động đúng trình tự, an toàn và hiệu quả.
Chức năng của tủ điện điều khiển
Tủ điện không chỉ đơn thuần là nơi chứa thiết bị mà còn đóng vai trò quan trọng trong vận hành hệ thống.
Điều khiển thiết bị điện
Tủ điện cho phép điều khiển các thiết bị như:
- Động cơ điện
- Máy bơm
- Quạt công nghiệp
- Hệ thống chiếu sáng
Việc điều khiển có thể thực hiện thủ công hoặc tự động thông qua PLC hoặc rơ le.
Bảo vệ hệ thống điện
Một trong những chức năng quan trọng nhất là bảo vệ hệ thống khỏi các sự cố như:
- Quá tải
- Ngắn mạch
- Mất pha
- Sụt áp
Nhờ đó giúp giảm thiểu hư hỏng thiết bị và nguy cơ cháy nổ.
Phân phối điện
Tủ điện giúp phân phối nguồn điện từ nguồn chính đến các thiết bị tiêu thụ một cách hợp lý và an toàn.
Tự động hóa hệ thống
Trong các hệ thống hiện đại, tủ điện được tích hợp PLC và cảm biến để tự động hóa toàn bộ quy trình vận hành.
Ví dụ:
- Tự động bơm nước theo mức
- Điều khiển nhiệt độ
- Vận hành dây chuyền sản xuất

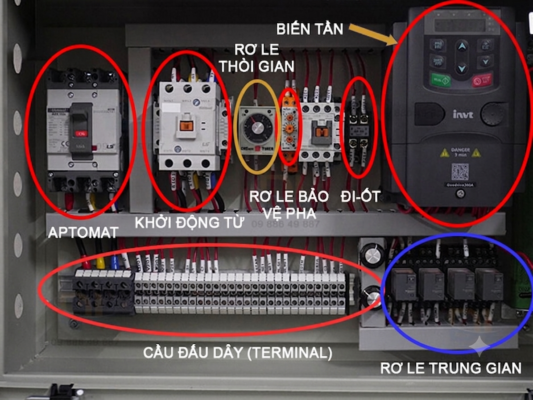

Cấu tạo của tủ điện điều khiển
Một tủ điện điều khiển tiêu chuẩn thường bao gồm các thành phần chính sau.
Vỏ tủ điện
Vỏ tủ có nhiệm vụ:
- Bảo vệ thiết bị bên trong
- Chống bụi, chống nước
- Đảm bảo an toàn cho người vận hành
Vỏ tủ thường làm bằng kim loại sơn tĩnh điện hoặc inox.
Thiết bị đóng cắt
Bao gồm:
- MCCB
- MCB
- Aptomat chống giật
Các thiết bị này giúp bảo vệ hệ thống khỏi sự cố điện.
Thiết bị điều khiển
Bao gồm:
- Contactor
- Relay
- Timer
- PLC
Đây là phần quan trọng giúp điều khiển hoạt động của hệ thống.
Thiết bị đo lường
Một số tủ điện có thêm:
- Đồng hồ đo dòng
- Đồng hồ đo điện áp
- Cảm biến nhiệt độ
Giúp giám sát tình trạng hoạt động của hệ thống.
Hệ thống dây dẫn
Dây điện trong tủ được bố trí gọn gàng theo sơ đồ kỹ thuật để đảm bảo an toàn và dễ bảo trì.
Nguyên lý hoạt động của tủ điện điều khiển
Tủ điện hoạt động dựa trên nguyên lý điều khiển và phân phối điện.
Quy trình cơ bản như sau:
Bước 1
Nguồn điện được đưa vào tủ thông qua thiết bị bảo vệ như MCCB.
Bước 2
Điện được phân phối đến các thiết bị điều khiển như contactor và relay.
Bước 3
PLC hoặc mạch điều khiển xử lý tín hiệu từ cảm biến hoặc người vận hành.
Bước 4
Tín hiệu điều khiển được gửi đến thiết bị chấp hành như động cơ hoặc máy bơm.
Bước 5
Hệ thống vận hành theo chương trình đã được thiết lập.
Các loại tủ điện điều khiển phổ biến
Tủ điện điều khiển động cơ
Dùng để điều khiển:
- Máy bơm
- Quạt
- Băng tải
- Máy nén khí
Tủ điện PLC
Tích hợp bộ điều khiển lập trình PLC để tự động hóa toàn bộ hệ thống.
Tủ điện phân phối
Dùng để chia nguồn điện đến các khu vực khác nhau trong nhà máy hoặc tòa nhà.

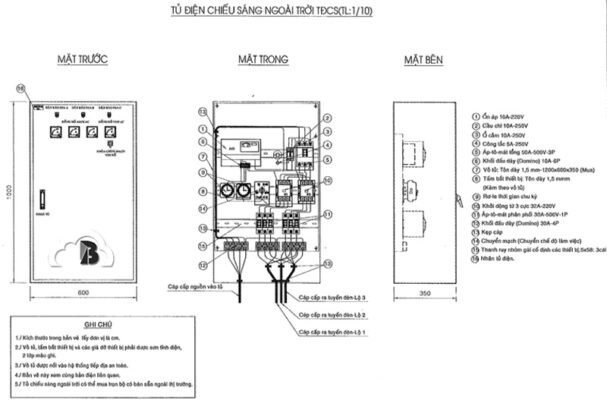

Tủ điện chiếu sáng
Điều khiển hệ thống đèn trong nhà xưởng, công trình hoặc khu đô thị.
Ứng dụng của tủ điện điều khiển
Tủ điện được sử dụng rộng rãi trong nhiều lĩnh vực.
Công nghiệp sản xuất
Điều khiển dây chuyền sản xuất, máy móc và hệ thống tự động hóa.
Xây dựng dân dụng
Điều khiển hệ thống chiếu sáng, thang máy và điều hòa.
Hạ tầng kỹ thuật
Sử dụng trong:
- Trạm bơm nước
- Hệ thống xử lý nước thải
- Trạm điện
Nông nghiệp công nghệ cao
Điều khiển:
- Hệ thống tưới tự động
- Nhà kính
- Quạt thông gió
Những lưu ý khi thiết kế tủ điện
Để đảm bảo an toàn và hiệu quả cần chú ý:
- Tính toán đúng tải điện
- Chọn thiết bị phù hợp công suất
- Bố trí thiết bị khoa học
- Đảm bảo tản nhiệt tốt
- Tuân thủ tiêu chuẩn an toàn điện
Những sai lầm thường gặp
Nhiều hệ thống gặp sự cố do thiết kế sai tủ điện.
Một số lỗi phổ biến:
- Chọn thiết bị quá nhỏ công suất
- Bố trí dây không hợp lý
- Không có thiết bị bảo vệ đầy đủ
- Thiếu dự phòng khi mở rộng hệ thống
Kết luận
Tủ điện điều khiển là thành phần quan trọng trong mọi hệ thống điện công nghiệp và tự động hóa. Nó không chỉ giúp điều khiển thiết bị mà còn đảm bảo an toàn, ổn định và tối ưu hóa quá trình vận hành.
Việc hiểu rõ cấu tạo và chức năng của tủ điện giúp thiết kế hệ thống hiệu quả hơn, giảm rủi ro và nâng cao độ tin cậy trong quá trình sử dụng. Đây là nền tảng quan trọng trong các hệ thống điện hiện đại ngày nay.
