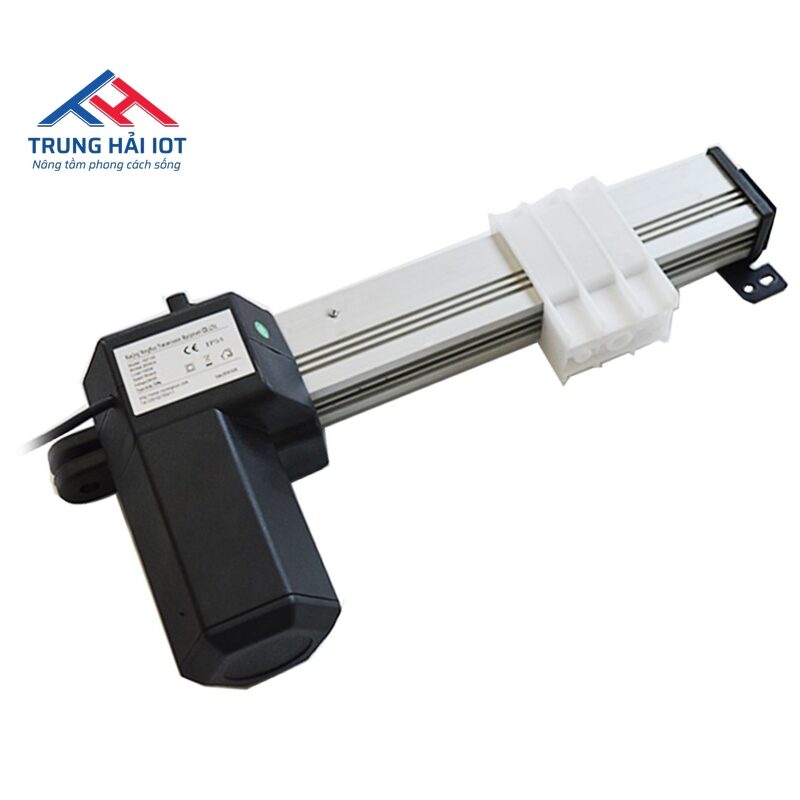

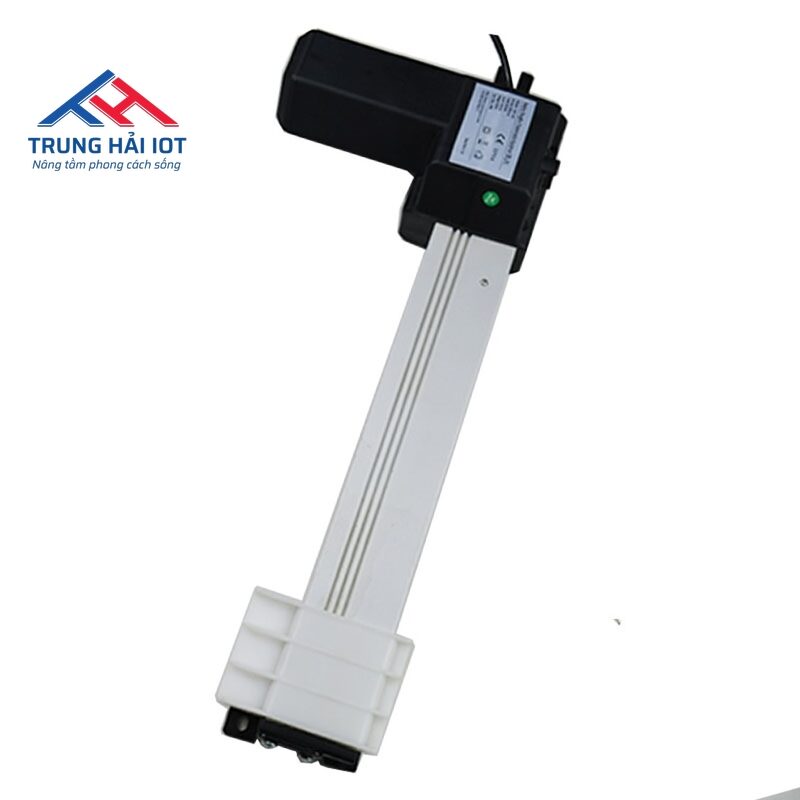

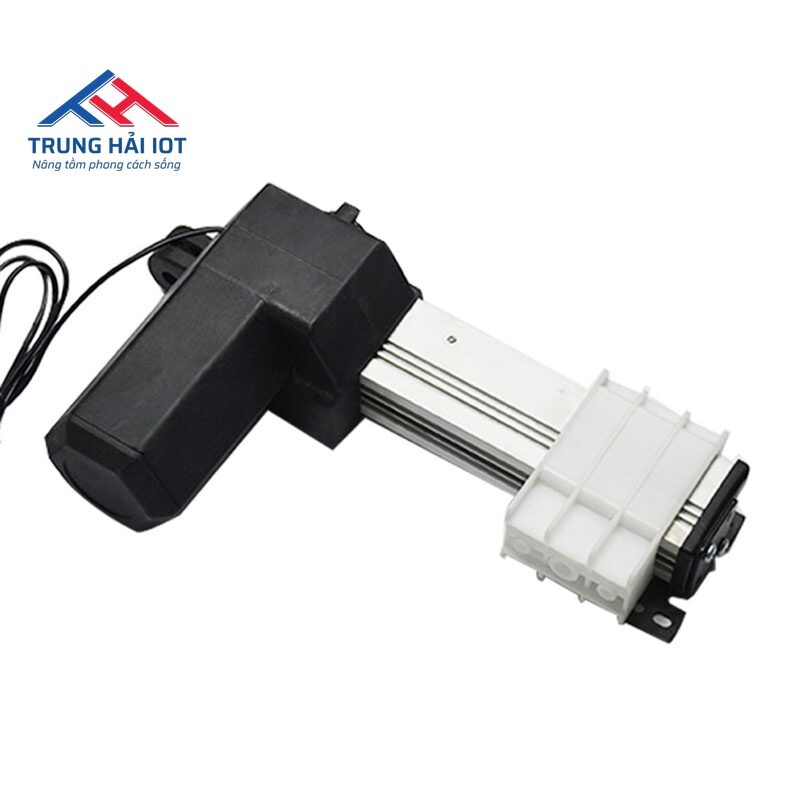

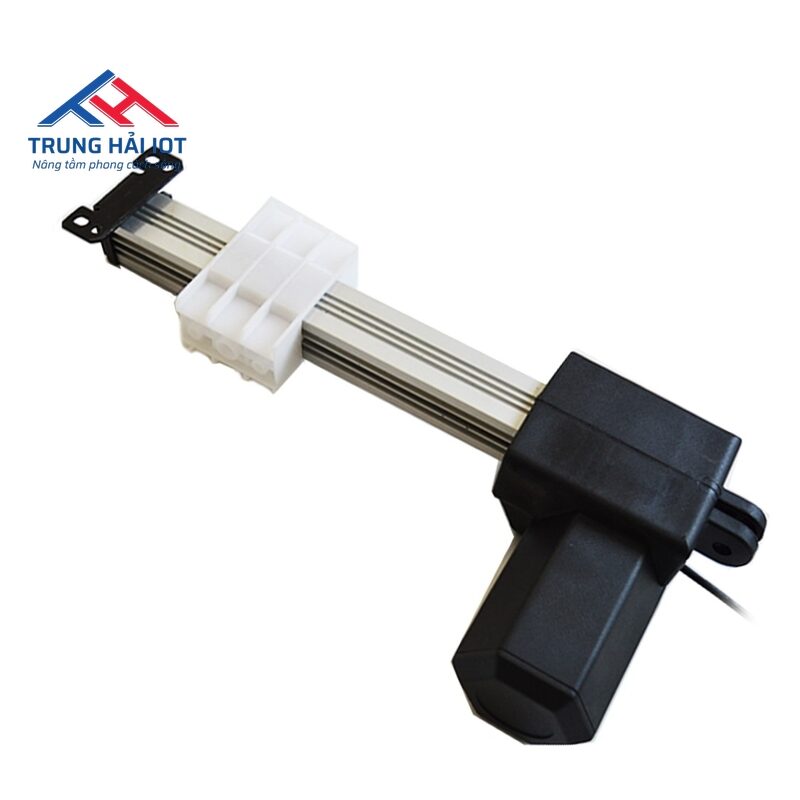

Xi Lanh Điện LA02 Con trượt chuyển động

Model: LA02

Tải trọng max: 600Kg

Tốc độ: 5mm/s

Điện áp: 12/24VDC

Công suất: 60W

Độ ồn: <50dB

Chống nước: IP54

còn 500 hàng

Chat Facebook

Chat Zalo
Hotline

Mô tả chung

Xi lanh điện LA02 là mẫu xi lanh điện có cơ cấu dạng con trượt di chuyển trên thân xi lanh giúp chiều dài xi lanh điện luôn cố định. Nhờ dễ dàng lắp đặt, vận hành với hoạt động êm ái, sản phẩm phù hợp cho ứng dụng nâng hạ TV, tủ bếp,…

Thông số kỹ thuật

Hành trình 50~1000mm
Tải trọng 500~6000N
Tốc độ 4~24mm/s ± 5%
Điện áp 12 hoặc 24VDC
Công suất 60W
Cấp độ bảo vệ IP54
Tần suất hoạt động 20% (2 min on, 8 min off)
Độ ồn <50dB
Nhiệt độ hoạt động -30˚C ~ +65˚C
Công tắc hành trình
Loại động cơ Một chiều có chổi than
Chất liệu Vỏ hợp kim nhôm, bánh răng nhựa

Chú ý:

  • Hành trình: là chiều dài quãng đường mà đầu cần xi lanh điện di chuyển đi ra hoặc đi vào.
  • Điện áp: là điện áp hoạt động của động cơ xi lanh điện, cần cấp điện áp đúng, cao quá sẽ cháy động cơ, thấp quá động cơ sẽ không chạy hoặc trở nên nóng.
  • Cấp độ bảo vệ: là chỉ ra độ kín, khả năng chống lại của vật rắn, chất lỏng lọt vào xi lanh điện. Cấp độ bảo vệ càng lớn, xi lanh điện càng được bảo vệ tốt.
  • Tần suất hoạt động: là tỉ lệ % giữa thời gian hoạt động (thời gian xi lanh chạy) và tổng thời gian của một chu kì hoạt động.

Bảng tải trọng-tốc độ

Tải trọng max (N) 6000 3000 1500 500
Tốc độ Không tải(mm/s) 5 10 20 30
Tốc độ FULL tải(mm/s) 4 8 16 24

Chú ý:

  • Tải trọng xi lanh điện là lực tải mà xi lanh điện hoạt động được (nâng, kéo, duy trì) theo phương thẳng so với thân của xi lanh.
  • Nếu phương và chiều của tải chéo so với thân của xi lanh điện thì lực tải của xi lanh bị giảm đi, góc xiên càng lớn, lực tải càng nhỏ.
  • Tải trọng xi lanh điện càng lớn thì tốc độ càng nhỏ và ngược lại.
  • Nên sử dụng 60-70% tải trọng tối đa của xi lanh điện để đảm bảo độ bền

Hình ảnh sản phẩm

xi lanh điện la02

Xi lanh điện LA02 với con trượt chạy trên thân xi lanh

xi lanh điện la02

Bộ điều khiển từ xa kết hợp xi lanh điện LA02

Video sản phẩm

Review xi lanh điện LA02

Ứng dụng nâng hạ TV tự động sử dụng LA02

Xem thêm các video sản phẩm và ứng dụng khác của Trung Hải IOT, mời bạn truy cập kênh Youtube:Trung Hải IOT

Mọi thông tin chi tiết về sản phẩm (bản vẽ kích thước, bản vẽ 2D, 3D, sơ đồ đấu nối phần điện) và thông tin đặt hàng online quý khách vui lòng liên hệ Hotline 098 119 5359 hoặc số 098 115 5359

Catalog

Tải catalog TH LA02

Bản vẽ kích thước

Bản vẽ 2D-3D

Tải bản vẽ 2D autoCAD file DWG

TH LA02 50mm

TH LA02 100mm

TH LA02 200mm

TH LA02 300mm

TH LA02 400mm

TH LA02 500mm

TH LA02 600mm

TH LA02 700mm

TH LA02 800mm

TH LA02 900mm

TH LA02 1000mm
