Trong các nhà máy, trung tâm dữ liệu và hệ thống tự động hóa, việc mất điện đột ngột có thể gây ra nhiều hậu quả nghiêm trọng như dừng dây chuyền sản xuất, mất dữ liệu, hư hỏng thiết bị hoặc ảnh hưởng đến quá trình vận hành của toàn bộ hệ thống. Để đảm bảo nguồn điện luôn ổn định và duy trì hoạt động liên tục khi xảy ra sự cố mất điện, bộ nguồn UPS được sử dụng rộng rãi trong nhiều lĩnh vực.

Ngày nay, UPS không chỉ được dùng cho máy tính hay máy chủ mà còn là thiết bị quan trọng trong các hệ thống điện công nghiệp, phòng điều khiển, thiết bị y tế và viễn thông. Nhờ khả năng cung cấp điện tức thời khi nguồn chính gặp sự cố, UPS đóng vai trò như một lớp bảo vệ quan trọng cho toàn bộ hệ thống.

Bộ nguồn UPS là gì?

UPS (Uninterruptible Power Supply) hay bộ lưu điện là thiết bị có chức năng cung cấp điện liên tục cho tải khi nguồn điện lưới bị mất hoặc không ổn định.

UPS sử dụng năng lượng được lưu trữ trong ắc quy để cấp điện cho thiết bị trong một khoảng thời gian nhất định, giúp:

• Duy trì hoạt động của hệ thống.
• Tránh mất dữ liệu.
• Bảo vệ thiết bị khỏi sự cố điện áp.
• Hạn chế gián đoạn sản xuất.

UPS thường được sử dụng cho:

• Máy tính.
• Máy chủ.
• PLC.
• Hệ thống SCADA.
• Camera giám sát.
• Thiết bị y tế.
• Trung tâm dữ liệu.

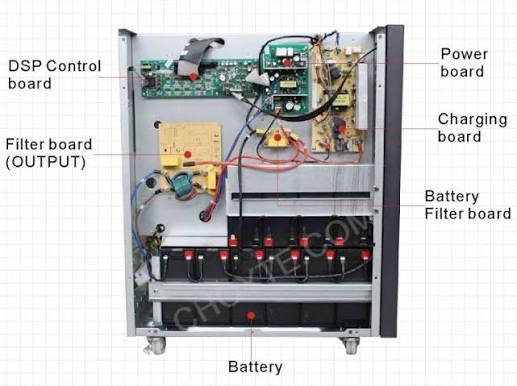

Cấu tạo của bộ nguồn UPS

Một bộ lưu điện UPS thông thường gồm các bộ phận chính sau.

Bộ chỉnh lưu

Chuyển đổi điện xoay chiều AC từ lưới điện sang điện một chiều DC.

Điện DC này dùng để:

• Sạc ắc quy.
• Cấp nguồn cho bộ nghịch lưu.

Ắc quy lưu trữ

Đây là bộ phận lưu trữ năng lượng.

Các loại phổ biến:

• Ắc quy chì kín khí.
• Ắc quy Gel.
• Pin Lithium.

Dung lượng ắc quy quyết định thời gian lưu điện.

Bộ nghịch lưu

Chuyển đổi điện DC từ ắc quy thành điện AC để cấp cho tải.

Bộ phận này quyết định chất lượng điện áp đầu ra.

Mạch điều khiển

Có nhiệm vụ:

• Giám sát nguồn điện.
• Điều khiển sạc.
• Bảo vệ quá tải.
• Chuyển đổi chế độ hoạt động.

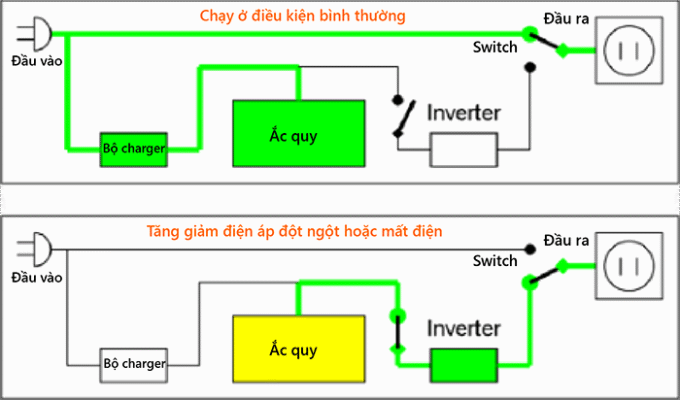

Nguyên lý hoạt động của UPS

Trong điều kiện bình thường, điện lưới sẽ cấp nguồn trực tiếp cho tải đồng thời sạc đầy ắc quy.

Khi xảy ra các sự cố như:

• Mất điện.
• Sụt áp.
• Quá áp.

UPS sẽ lập tức chuyển sang chế độ dùng ắc quy để cấp điện cho thiết bị.

Thời gian chuyển mạch rất ngắn, thậm chí gần như bằng 0 đối với UPS Online, giúp thiết bị không bị gián đoạn hoạt động.

Khi điện lưới trở lại ổn định, UPS sẽ tự động chuyển về chế độ bình thường và tiếp tục sạc ắc quy.

Các loại UPS phổ biến hiện nay

UPS Offline

Đây là loại có giá thành thấp nhất.

Trong điều kiện bình thường:

• Điện lưới cấp trực tiếp cho tải.

Khi mất điện:

• UPS chuyển sang dùng ắc quy.

Ưu điểm:

• Giá thành thấp.
• Kích thước nhỏ gọn.

Nhược điểm:

• Có thời gian chuyển mạch.

Ứng dụng:

• Máy tính cá nhân.
• Camera giám sát.

UPS Line Interactive

Loại này có thêm chức năng ổn áp.

Ưu điểm:

• Chống sụt áp.
• Bảo vệ tốt hơn UPS Offline.

Ứng dụng:

• Máy chủ nhỏ.
• Thiết bị mạng.

UPS Online

Đây là loại UPS cao cấp nhất.

Điện đầu ra luôn được tạo bởi bộ nghịch lưu.

Ưu điểm:

• Không có thời gian chuyển mạch.
• Điện áp đầu ra ổn định.
• Chống nhiễu tốt.

Ứng dụng:

• Nhà máy sản xuất.
• Trung tâm dữ liệu.
• Hệ thống điều khiển PLC.
• Thiết bị y tế.

Vai trò của UPS trong hệ thống công nghiệp

Bảo vệ PLC và hệ thống điều khiển

UPS giúp PLC và HMI tiếp tục hoạt động trong thời gian mất điện ngắn.

Điều này tránh việc:

• Mất dữ liệu.
• Lỗi chương trình.
• Dừng đột ngột dây chuyền sản xuất.

Bảo vệ máy chủ và hệ thống SCADA

Các hệ thống giám sát yêu cầu hoạt động liên tục.

UPS giúp:

• Duy trì kết nối.
• Tránh mất dữ liệu.
• Tăng độ tin cậy của hệ thống.

Bảo vệ thiết bị đo lường

Nguồn điện ổn định giúp:

• Đồng hồ điện.
• Bộ điều khiển.
• Cảm biến.

hoạt động chính xác hơn.

Hạn chế thiệt hại do mất điện

UPS tạo đủ thời gian để:

• Lưu dữ liệu.
• Tắt thiết bị an toàn.
• Khởi động máy phát điện dự phòng.


Các thông số cần quan tâm khi chọn UPS

Công suất

Các mức phổ biến:

• 650VA.
• 1000VA.
• 2000VA.
• 5000VA.
• 10kVA.

Công suất UPS phải lớn hơn tổng công suất tải sử dụng.

Thời gian lưu điện

Phụ thuộc vào:

• Dung lượng ắc quy.
• Mức tải thực tế.

Thông thường:

• 5 phút.
• 15 phút.
• 30 phút.
• 1 giờ.

Dạng sóng đầu ra

Các loại phổ biến:

• Sóng vuông.
• Sóng mô phỏng sin.
• Sóng sin chuẩn.

UPS sin chuẩn phù hợp với thiết bị công nghiệp và máy chủ.

Điện áp đầu vào

Thông thường:

• 220VAC.
• 380VAC.

Khả năng mở rộng ắc quy

Phù hợp với hệ thống cần thời gian lưu điện dài.

Những lỗi thường gặp ở UPS

UPS không lưu điện

Nguyên nhân:

• Ắc quy hỏng.
• Hết tuổi thọ.

UPS báo quá tải

Do:

• Công suất tải vượt quá khả năng của UPS.

UPS phát tiếng kêu liên tục

Có thể do:

• Mất điện lưới.
• Pin yếu.
• Quá tải.

UPS nóng bất thường

Nguyên nhân:

• Quạt làm mát hỏng.
• Môi trường nhiệt độ cao.

Việc bảo trì định kỳ sẽ giúp kéo dài tuổi thọ của UPS.

Các thương hiệu UPS phổ biến

Hiện nay có nhiều thương hiệu nổi tiếng như:

• APC.
• Schneider Electric.
• Santak.
• Eaton.
• Emerson.
• CyberPower.
• Delta.

Các sản phẩm này được sử dụng rộng rãi trong công nghiệp và trung tâm dữ liệu.

Kết luận

Bộ nguồn UPS là thiết bị quan trọng giúp duy trì nguồn điện liên tục và bảo vệ thiết bị khỏi các sự cố về điện. Nhờ khả năng lưu điện tức thời và cung cấp nguồn điện ổn định, UPS được ứng dụng rộng rãi trong công nghiệp, tự động hóa, máy chủ và hệ thống điều khiển.

Việc lựa chọn đúng loại UPS, công suất phù hợp và bảo trì định kỳ sẽ giúp nâng cao độ tin cậy của hệ thống, hạn chế rủi ro và giảm thiểu thiệt hại do mất điện gây ra.
