Trong lĩnh vực tự động hóa công nghiệp, việc tạo ra chuyển động tịnh tiến để đẩy, kéo, nâng hoặc kẹp sản phẩm là yêu cầu xuất hiện ở hầu hết các dây chuyền sản xuất. Nếu như động cơ điện thích hợp cho chuyển động quay thì xi lanh khí nén lại là giải pháp tối ưu cho các chuyển động thẳng với tốc độ cao, kết cấu đơn giản và chi phí thấp.

Ngày nay, xi lanh khí nén được ứng dụng rộng rãi trong máy đóng gói, máy dán nhãn, robot công nghiệp, dây chuyền lắp ráp và nhiều hệ thống tự động hóa khác. Nhờ khả năng hoạt động ổn định và dễ dàng kết hợp với van điện từ, PLC hay cảm biến, xi lanh khí nén trở thành một trong những thiết bị quan trọng của ngành công nghiệp hiện đại.

Xi lanh khí nén là gì?

Xi lanh khí nén (Pneumatic Cylinder) là thiết bị sử dụng áp suất khí nén để tạo ra chuyển động thẳng nhằm thực hiện các thao tác cơ khí như:

• Đẩy sản phẩm.
• Kéo vật thể.
• Nâng hạ.
• Kẹp chi tiết.
• Phân loại sản phẩm.

Khí nén được cấp vào bên trong xi lanh sẽ tạo áp lực lên piston, từ đó sinh ra lực tác động và làm piston chuyển động theo hướng mong muốn.

Xi lanh khí nén thường được sử dụng cùng:

• Van điện từ.
• Bộ lọc khí nén.
• Bộ điều áp.
• PLC.
• Cảm biến hành trình.

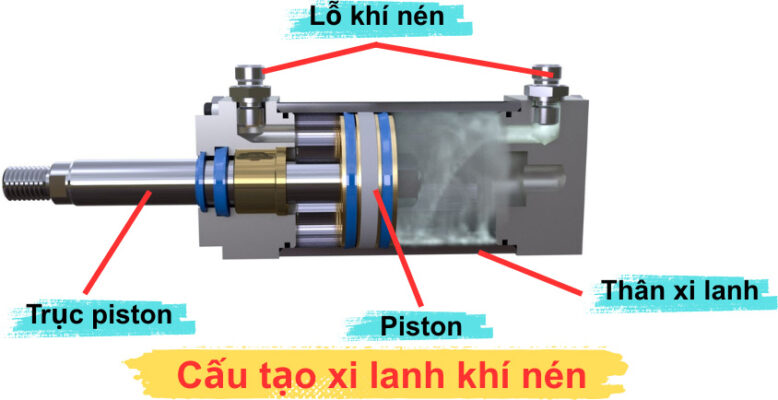

Cấu tạo của xi lanh khí nén

Một xi lanh khí nén thông thường gồm các bộ phận chính sau.

Thân xi lanh

Thường được chế tạo bằng:

• Nhôm.
• Inox.
• Hợp kim nhôm.

Thân xi lanh có nhiệm vụ chứa piston và dẫn hướng chuyển động.

Piston

Piston là bộ phận trực tiếp nhận áp lực từ khí nén và tạo ra lực đẩy.

Cần piston

Kết nối piston với tải bên ngoài để truyền chuyển động.

Gioăng làm kín

Giúp ngăn rò rỉ khí và duy trì áp suất làm việc ổn định.

Nắp trước và nắp sau

Giữ cố định các bộ phận và tạo buồng chứa khí nén.

Nguyên lý hoạt động của xi lanh khí nén

Xi lanh khí nén hoạt động dựa trên áp lực của khí nén.

Khi khí nén được cấp vào một phía của piston:

• Áp suất sẽ tạo lực đẩy.
• Piston di chuyển.
• Cần piston chuyển động theo.

Khi khí được cấp sang phía còn lại:

• Piston sẽ di chuyển theo chiều ngược lại.

Nhờ nguyên lý này, xi lanh có thể thực hiện nhiều thao tác khác nhau trong dây chuyền tự động hóa.

Các loại xi lanh khí nén phổ biến

Xi lanh tác động đơn

Loại này chỉ sử dụng khí nén để tạo chuyển động theo một chiều.

Chiều ngược lại được thực hiện nhờ lò xo hồi vị.

Ưu điểm:

• Kết cấu đơn giản.
• Giá thành thấp.
• Tiết kiệm khí nén.

Ứng dụng:

• Kẹp sản phẩm.
• Đẩy chi tiết nhẹ.

Xi lanh tác động kép

Khí nén được cấp cho cả hai phía của piston.

Ưu điểm:

• Lực đẩy lớn.
• Điều khiển linh hoạt.
• Hoạt động ổn định.

Đây là loại được sử dụng phổ biến nhất hiện nay.

Xi lanh không trục

Thiết kế không có cần piston nhô ra ngoài.

Ưu điểm:

• Tiết kiệm không gian.
• Hành trình dài.

Ứng dụng:

• Máy đóng gói.
• Robot tự động.

Xi lanh dẫn hướng

Được tích hợp thêm cơ cấu dẫn hướng nhằm chống xoay.

Ứng dụng:

• Kẹp sản phẩm.
• Định vị chi tiết.

Xi lanh compact

Thiết kế nhỏ gọn.

Phù hợp với các vị trí lắp đặt hạn chế.

Các thông số quan trọng khi lựa chọn xi lanh khí nén

Đường kính piston

Các kích thước phổ biến:

• 16 mm.
• 20 mm.
• 32 mm.
• 40 mm.
• 50 mm.
• 63 mm.
• 100 mm.

Đường kính càng lớn thì lực sinh ra càng lớn.

Hành trình

Một số hành trình thông dụng:

• 25 mm.
• 50 mm.
• 100 mm.
• 200 mm.
• 500 mm.

Cần lựa chọn theo khoảng cách chuyển động thực tế.

Áp suất làm việc

Thông thường:

• 0,1 MPa đến 1 MPa.

Hoặc:

• 1 đến 10 bar.

Kiểu lắp đặt

Bao gồm:

• Lắp chân đế.
• Lắp mặt bích.
• Lắp ren.
• Lắp khớp xoay.

Cách tính lực của xi lanh khí nén

Lực tạo ra phụ thuộc vào:

• Áp suất khí nén.
• Diện tích piston.

Ví dụ:

Xi lanh đường kính 50 mm với áp suất 6 bar có thể tạo ra lực khoảng 117 kgf.

Do đó cần lựa chọn kích thước xi lanh phù hợp với tải cần tác động.

Ứng dụng của xi lanh khí nén trong thực tế

Máy đóng gói

Thực hiện:

• Ép bao bì.
• Đẩy sản phẩm.
• Cắt vật liệu.

Robot công nghiệp

Điều khiển tay gắp và cơ cấu chuyển động.

Dây chuyền lắp ráp

Định vị và cố định chi tiết.

Hệ thống phân loại sản phẩm

Đẩy sản phẩm sang các vị trí khác nhau.

Ngành thực phẩm

Ứng dụng trong:

• Máy chiết rót.
• Máy đóng nắp.
• Máy đóng gói.

Ngành điện tử

Lắp ráp linh kiện với độ chính xác cao.

Những lỗi thường gặp ở xi lanh khí nén

Rò rỉ khí

Nguyên nhân:

• Gioăng bị mòn.
• Khớp nối lỏng.

Xi lanh chuyển động chậm

Do:

• Thiếu áp suất khí.
• Van điện từ bị tắc.

Piston bị kẹt

Có thể do:

• Bụi bẩn.
• Thiếu bôi trơn.

Lực đẩy yếu

Nguyên nhân:

• Áp suất khí thấp.
• Xi lanh bị rò rỉ.

Việc bảo dưỡng định kỳ sẽ giúp tăng tuổi thọ và độ ổn định của thiết bị.

Các thương hiệu xi lanh khí nén phổ biến

Hiện nay trên thị trường có nhiều thương hiệu nổi tiếng như:

• Airtac.
• SMC.
• Festo.
• CKD.
• TPC.
• Parker.

Các hãng này cung cấp nhiều dòng xi lanh phù hợp với từng ứng dụng khác nhau.

Kết luận

Xi lanh khí nén là thiết bị chấp hành quan trọng trong các hệ thống tự động hóa công nghiệp. Nhờ khả năng tạo chuyển động nhanh, cấu tạo đơn giản và dễ điều khiển, xi lanh khí nén được sử dụng rộng rãi trong nhiều loại máy móc và dây chuyền sản xuất.

Việc lựa chọn đúng loại xi lanh, đường kính piston và hành trình phù hợp sẽ giúp nâng cao hiệu quả làm việc, tiết kiệm năng lượng và đảm bảo hệ thống vận hành ổn định trong thời gian dài.
